Новый индикатор эхолота: включить сохраняемый датчик в описание замены
Правила РС и РКО: практическое применение
В заявку внесли модель нового индикатора эхолота, а датчик на днище и его кабель решили оставить. Такая граница замены возможна только после рассмотрения конкретных частей: название экрана не описывает ни существующий датчик, ни условия его размещения на корпусе судна.
Пример относится к самоходному судну под российским флагом с классом РС, не выполняющему международных рейсов. Навигационный эхолот предусмотрен проектом. Используем часть V Правил по оборудованию морских судов версии 01.01.2026: пункты 3.4.4.1–3.4.4.3, область 1.1.1 и приоритет указаний морской администрации флага по 1.1.3. Предмет разбора — исходные данные для замены индикатора с сохраняемыми частями.
Согласовать модель и весь затронутый комплект
NSR относит NED-3010 к судовым навигационным эхолотам. NSR NED-3010 представлена в каталоге нашей группы AlphaSolutions. В документации модели различаются индикатор и относящиеся к нему части. Указанная в описании частота работы не подтверждает совместимость с любым прежним преобразователем такой же частоты.
Передайте точные обозначения индикатора, установленного датчика, кабеля и промежуточных устройств, если они есть. Отметьте, что меняют и что сохраняют. Нечитаемая маркировка или отсутствие схемы должны оставаться вопросом для уточнения, а не основанием считать старую часть подходящей по умолчанию.

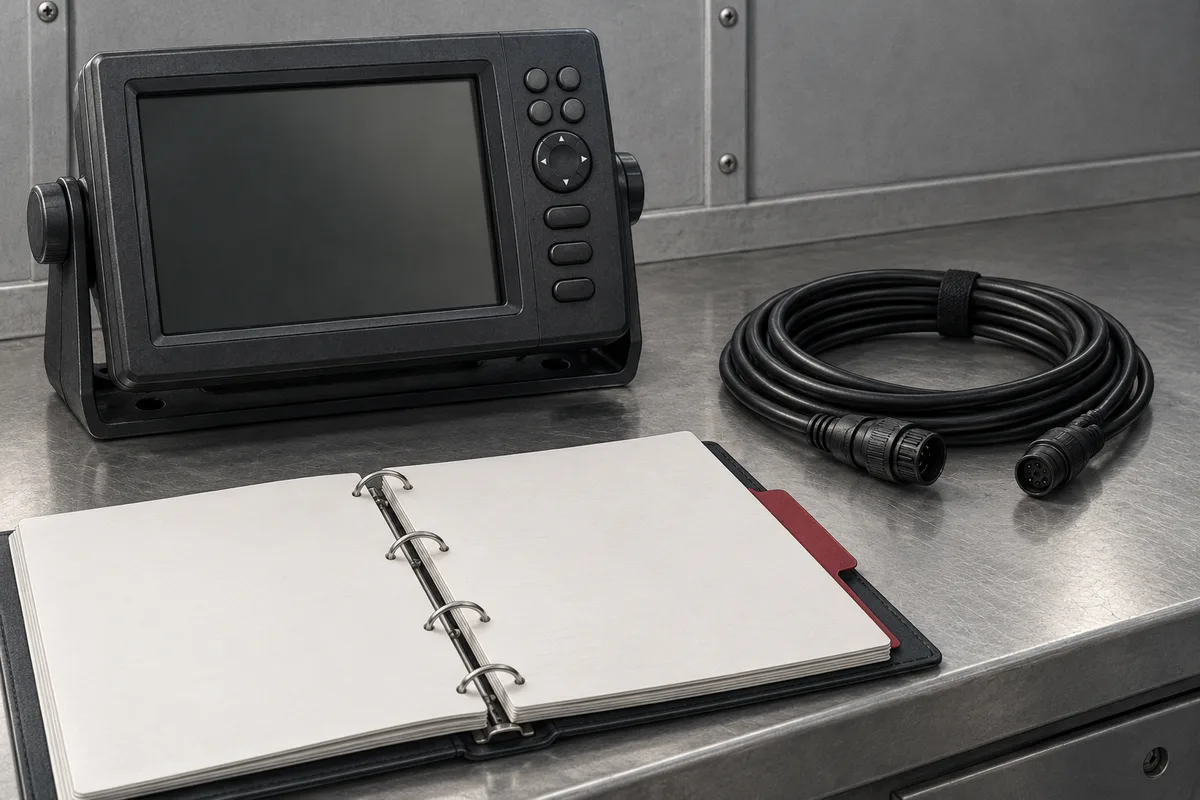

Фотография индикатора помогает описать рабочее место. Для рассмотрения сохраняемой подводной части нужны документы и сведения именно о ней. По разъёму на задней стенке нового экрана нельзя восстановить всё устройство существующей установки.
Какие условия размещения относятся к задаче
Пункт 3.4.4.1 предусматривает размещение указателя глубин в рулевой рубке. При замене нужно описать реальное рабочее место, крепление и границу затрагиваемых соединений. Эти сведения помогают понять, ограничиваются ли работы индикатором или включают другие части.
Пункт 3.4.4.2 относится к датчикам. Для них предусмотрены места наименьшей вибрации на днище с удалением от бортов и оконечностей, исключающим обнажение при качке. Поэтому сохраняемый датчик нельзя полностью исключить из исходных данных только потому, что его не снимают.
Пункт 3.4.4.3 рассматривает окружение датчика: поблизости не должно быть одновременно работающих ультразвуковых излучателей других приборов, выступающих частей корпуса, приёмных и отливных отверстий и подобных источников помех. Изменения рядом с датчиком также следует назвать в описании состояния.
Эти пункты не являются разрешением самостоятельно переставить преобразователь или переделать днищевое крепление. Для таких работ нужна относящаяся проектная и монтажная документация. В задаче замены индикатора важно сначала определить, затрагивается ли подводная часть вообще.
Разделить идентификацию и подтверждение сочетания
Полезная ведомость показывает не только новую поставку, но и сведения о сохраняемом оборудовании. Она помогает определить, на каких документах будет основано решение о совместном использовании частей.
| Что передать | Какой вопрос требуется решить |
|---|---|
| Исполнение нового индикатора | По какому руководству формируют поставку |
| Модель и документы прежнего датчика | Какая часть предполагается к сохранению |
| Обозначение и состояние кабеля | Какова фактическая граница соединения |
| Место датчика и известные изменения корпуса | Какие условия размещения требуется учесть |
| Другие ультразвуковые устройства поблизости | Что известно о возможных помехах |
| Объём работ и проверки | Что должен подтвердить итоговый результат |
Совпадающее название интерфейса, частоты или формы разъёма является только частью исходных сведений. Подтверждение сочетания относится к конкретным исполнениям и документации. Если его пока нет, предложение должно показывать этот вопрос отдельно.
Что должно быть видно после замены
Проверку организуют по документам оборудования и согласованному объёму. В результате указывают установленный индикатор, сохраняемые части и фактически проверенные функции. Включение экрана нельзя превращать в заключение обо всём измерительном тракте без соответствующей проверки.
Если подводная часть не обследовалась или сведения о её окружении неполны, это отражают прямо. Такой результат полезнее общего утверждения, которое невозможно связать с конкретной установкой. Материал не предлагает безопасную глубину для пробного прохода или самостоятельные эксперименты с судовождением.
Что включить в запрос
Передайте данные судна, исполнения частей, схемы и фотографии доступной маркировки. Опишите замену индикатора и отдельно перечислите сохраняемое оборудование. Укажите количество, документы, требуемую проверку и город доставки. Состав, применимость конкретного сочетания и условия подтвердим предложением; контакт для ответа добавьте в письмо.
Источники
- РС: часть V «Навигационное оборудование», версия 01.01.2026: 1.1.1, 1.1.3 и 3.4.4.1–3.4.4.3.
- NSR: NED-3010: назначение и структура аппаратуры. Условия сохранения датчика и кабеля определяют по относящейся документации.
