GM DATABOX: несколько точек
Три удалённые точки должны передавать состояние на один центральный пост. Пока работает одна точка, демонстрация выглядит простой; после подключения остальных возникают очереди, ожидание и повторы. Для проекта с GM DATABOX важно заранее определить, кто получает право передавать, сколько длится полный обход и как система обращается с недоступным узлом. Это задача организации обмена внешними средствами, а не настройка неизвестного «автоматического режима сети» в любом радиоблоке.
Один канал — согласованный порядок обмена
Для диспетчерского сбора данных можно рассмотреть схему с управляющим опросом: центральное оборудование обращается к выбранной точке и ожидает предусмотренный ответ. Затем выполняется следующий обмен. Адресация, порядок опроса и подтверждения относятся к согласованному протоколу модема, контроллера и программы. Встроенное управление такой сетью не следует из названия GM DATABOX или отметки SEL5.
У предлагаемого GM DATABOX указаны VHF 136–174 МГц и мощность 1–25 Вт. Радиоблок без передней панели предназначен для согласованного встраивания. Производитель Motorola в документации серии GM различает корпусное исполнение Databox и тип сигнализации. Наличие пяти тонов не доказывает поддержку Modbus, Ethernet, RS-232 или любого другого прикладного протокола, который уже используется на вашем объекте.
Считать полный цикл, а не только скорость порта
Для каждой точки записывают размер запроса, размер ответа, время подготовки данных и предусмотренные паузы. К ним добавляются ожидание ответа и допустимые повторные попытки. Время обхода всех точек складывается из этих операций; оно не определяется одной цифрой скорости интерфейса. Даже короткий ответ может задержаться, если внешнее оборудование долго готовит его или ожидает завершения другого действия.
Например, предприятию может требоваться регулярно видеть состояние трёх распределённых объектов. Это пример задания, а не обещание поддерживаемого числа узлов. Для каждой точки задают необходимую свежесть, затем проверяют, укладывается ли выбранная связка в полный цикл. Если требование не выполняется, изменяют организацию обмена, объём сообщений или состав решения, а не объявляют ожидаемые сроки фактическими возможностями радиоблока.
| Участок цикла | Какие сведения нужны | Что проверяют на собранной системе |
|---|---|---|
| Обращение к точке | Формат и адресация во внешнем протоколе | Отвечает именно выбранный узел |
| Подготовка ответа | Работа контроллера и размер данных | Получены нужные поля и состояние |
| Ожидание и повтор | Ограничения и число попыток | Недоступный узел не задерживает обход бесконечно |
| Переход к следующей точке | Принятый порядок обслуживания | Все согласованные точки получают свою очередь |
| Поступление внепланового сообщения | Отдельное правило доступа к каналу | Нет непредусмотренного одновременного обмена |
Недоступная точка не должна скрывать остальные
Попросите показать полный обход при нормальной работе и при отсутствии ответа от одной точки. На центральном посту должны различаться полученные данные, превышенное ожидание и ещё не опрошенный объект. Значения не должны выглядеть свежими только потому, что программа продолжает отображать последнюю принятую запись. Видимость состояния определяется внешним приложением, поэтому её включают в требования к решению отдельно.
Если нужны внеплановые события, заранее определяют, как они совмещаются с регулярным опросом. Возможны только те механизмы доступа и очереди, которые подтверждены выбранным модемом и программой. Нельзя считать, что радиоблок сам разрулит произвольные одновременные передачи. Также нельзя обещать, что большее число запрограммированных каналов автоматически даст столько же одновременно работающих направлений данных.
Согласовать оборудование на обеих сторонах
Схема должна показывать центральный пост и удалённые узлы с радиоблоками, модемами, контроллерами, питанием и антенными линиями. Изготовитель модема DCom приводит пример законченного радиоблока, где GM DATABOX является самостоятельной радиочастью рядом с MC13 и питанием. Его описание не подтверждает наличие MC13 или его возможностей в предлагаемом здесь аппарате; это пример того, почему состав сети нельзя свести к числу корпусов.
Для приёмки полезен журнал запросов и результатов с временем обращения к каждой точке. Сравнивают обычный обход, недоступный узел и согласованный внеплановый обмен. Проверяются не только настройки радиостанций, но и реальные данные на экране сотрудника. Количество узлов, режимы работы и допустимое ожидание фиксируют по результату выбранного проекта, не обещая универсальной ёмкости сети.
Заказать GM DATABOX под сеть
Основной товар — Motorola GM DATABOX VHF. В текущей карточке указаны 88 000 ₽ и статус наличия; фактическую доступность и срок подтверждаем при заказе. Цена относится к описанной товарной позиции, а не к сети из центрального и нескольких удалённых комплектов. Конкретные модемы, соединения, настройка и программная часть согласуются отдельно.
Укажите число и расположение точек, необходимые поля, желаемый период обхода и оборудование на концах линии. Для Санкт-Петербурга, Екатеринбурга, Омска, Астаны или Алматы согласуем состав и доставку. Подробное задание на цикл позволяет заказать систему с проверяемым результатом: сотрудник видит, какая точка обновлена и где возникло ожидание, а не просто получает несколько одинаковых радиоблоков.
Внешний управляющий опрос
- Запрос к выбранной точке
- Ожидание предусмотренного ответа
- Переход к следующему узлу
Результат для сотрудника
- Данные получены и отмечено время
- Нет ответа — зафиксировано ожидание
- Понятен возраст данных по каждой точке
Внеплановые сообщения включаются только по согласованному правилу доступа
Проектная организация обмена внешними средствами. GM DATABOX показан как радиочасть; число узлов и время цикла не заявлены как встроенные характеристики.
Вопросы перед покупкой
DATABOX сам управляет опросом всех точек?
Управление сетью, адресация и порядок передачи должны быть реализованы и подтверждены выбранным внешним протоколом, модемами и программой. Это не заявленная самостоятельная функция любого GM DATABOX.
Можно рассчитать обход только по скорости порта?
Нужны запрос, ответ, подготовка данных, паузы, ожидание и повторы для каждой точки. Полезное время цикла проверяют на всей согласованной связке.
88 000 ₽ — стоимость законченной сети?
Это цена описанной товарной позиции в текущей карточке. Количество комплектов, модемы, питание, антенные линии, программная часть и работы согласуются по схеме сети; доступность подтверждаем при заказе.
Основной товар в нашем каталоге

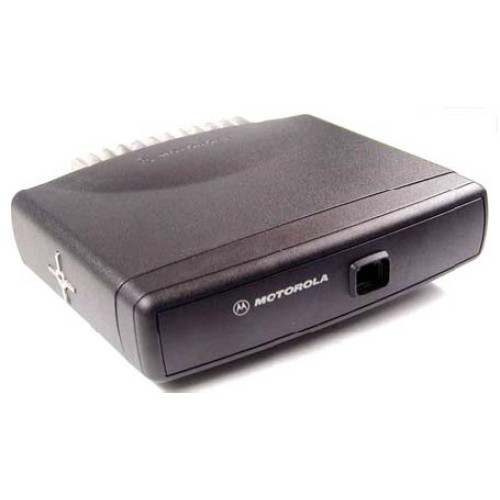

Motorola GM DATABOX VHF
88 000 ₽ — опубликованная цена карточки; доступность и состав уточняются. Состояние, опции и состав подтверждаем в предложении.
Запросить Motorola GM DATABOX VHFДокументация: Motorola Professional Radio GM Series: Service Maintainability, Issue September 2000; Chapter 1 §3, printed 1-4 / PDF 12; DCom Radio telemetry unit MC13: изготовитель отдельно перечисляет MC13, GM DATABOX и питание. Указанные положения относятся к названным редакциям; применимость к предлагаемому исполнению уточняется отдельно.
Опрос удалённых точек по реальному заданию
Для центрального поста в Новосибирске перечислите удалённые узлы, состав контроллеров и нужные данные. Если часть точек находится в районе Бердска, укажите их собственные условия обмена и доступности. В заявке на GM DATABOX важно разделить радиоблок, модем, контроллер и программу. Порядок работы с недоступным узлом и допустимое время получения информации определяют в задании системы; название города или одна демонстрация не подтверждает работу всей сети после подключения остальных точек.
