MTM5200: два или четыре виртуальных порта USB/PEI
Оборудование: функции и комплектация
Для подключения Motorola MTM5200 к программе недостаточно строки «USB 2.0». В спецификации серии MTM5000 редакции 09-21 описаны два варианта USB/PEI: два виртуальных порта через стандартные драйверы Windows и четыре через AT Multiplexer. Они связаны с разным перечнем одновременно работающих служб. При согласовании внешнего приложения нужно определить, какой вариант оно использует.

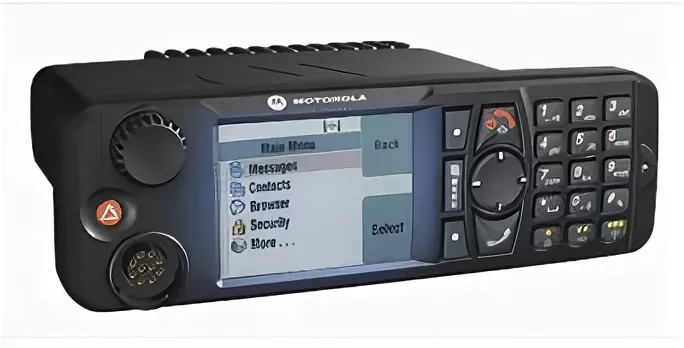

Motorola MTM5200 / M83PCS6TZ5_N — карточка HelloMotorola
В каталоге HelloMotorola представлен MTM5200 с обозначением M83PCS6TZ5_N. Рассматриваем строки Interfaces заводского листа, где эти возможности приведены для семейства с MTM5200, MTM5400 и MTM5500. Применимость к фактическому аппарату и программной версии подтверждают отдельно.
Что различает таблица изготовителя
В первом варианте USB/PEI названы два виртуальных порта через стандартные драйверы Windows. Изготовитель связывает их с одновременной работой пакетных данных и AT-команд. Во втором варианте четыре виртуальных порта через AT Multiplexer предназначены для пакетных данных, AT-команд, SDS и SCOUT.
| Вариант в спецификации | Описанный одновременный обмен |
|---|---|
| Два виртуальных порта через стандартные драйверы Windows | Пакетные данные и AT-команды |
| Четыре виртуальных порта через AT Multiplexer | Пакетные данные, AT-команды, SDS и SCOUT |
Таблица описывает организацию интерфейса, а не поставку четырёх отдельных радиостанций или четырёх USB-разъёмов. Виртуальные порты позволяют разделить работу программных служб. Их число нельзя считать количеством физических гнёзд на панели.
Начать с требований программы
Условный пример: внешняя программа использует пакетное соединение и отдельно управляет терминалом AT-командами. Такой перечень соотносится с первым вариантом таблицы. Но если в ту же задачу добавляют отдельную работу с SDS, уже нельзя считать достаточным прежнее описание «подключается по USB». Нужно проверить архитектуру программы и предусмотренный способ обмена.
Наличие строки о четырёх портах не означает, что произвольные приложения автоматически начнут совместно работать после подключения кабеля. Исполнителю нужны названия программ, поддерживаемые ими протоколы и требования к интерфейсу. Если несколько частей решения одновременно обращаются к терминалу, порядок их взаимодействия должен быть определён явно.
Поэтому перед заказом полезно запросить у разработчика схему программного обмена. Какие данные получает приложение, какие команды отправляет и какие службы должны работать одновременно? Ответ в этих терминах точнее, чем просьба предоставить «любой кабель к MTM5200».
Число портов не определяет возможности радиосети
Виртуальные порты относятся к соединению компьютера с терминалом. Радиосеть остаётся другой частью системы: доступные услуги, настройка абонента и работа принимающей стороны требуют собственного подтверждения. Четыре логических канала интерфейса нельзя пересчитывать в четыре независимых радиоканала или гарантированное увеличение скорости передачи.
USB 2.0 также не задаёт пропускную способность TETRA для приложения. Спецификация отдельно описывает пакетные данные и другие службы. Для проекта важно проверить именно нужный обмен в предусмотренной сети, сохраняя различие между возможностями локального интерфейса и радиослужбы.
Отдельно уточняют программную среду компьютера. Упоминание стандартных драйверов Windows в документе 2021 года не устанавливает поддержку любой современной редакции системы, её разрядности и любых драйверов. Эти условия нужно связать с применимой документацией и фактически используемым ПО.
Что считать результатом проверки
Приёмку удобно описать через одновременную работу заказанных функций. Например, требуемый поток пакетных данных сохраняется, предусмотренные команды обрабатываются, а сообщения SDS поступают в нужное приложение, если эта служба включена в задачу. Проверяется конкретный согласованный состав, а не весь перечень возможностей семейства.
В результате фиксируют модель и версию терминала, кабель, программную среду, выбранный вариант PEI и полученные наблюдения. Появление устройства в списке оборудования компьютера подтверждает только этот этап подключения. Оно ещё не показывает выполнение всех нужных операций программы.
Для предложения пришлите сведения о приложении и требуемых службах вместе с количеством MTM5200. Кабель, необходимое ПО и интеграционные работы перечисляют отдельно от автомобильного комплекта. Исполнение, состав, наличие и цену подтверждают в предложении; совместимость произвольной программы по фотографии станции не определяется.
Источник: Motorola Solutions, MTM5000 Series Specification Sheet, 09-21, с. 3–4, разделы Data Services и Interfaces. Примеры программного обмена условные; подключение и испытание конкретной системы не выполнялись.
