DST800 200 кГц и аналоговый измерительный тракт
Оборудование: функции и комплектация
Для замены датчика глубины, скорости и температуры недостаточно заказать «DST800». В каталоге группы есть позиция Raymarine DST800 ANALOG OUT 200KHZ ST60. Её название указывает на аналоговое исполнение, а в семействе существуют также цифровые Smart Sensor. До расчёта нужно определить, какое устройство принимает сигнал датчика и где он преобразуется в данные для сети. Карточка каталога группы аналогового DST800.

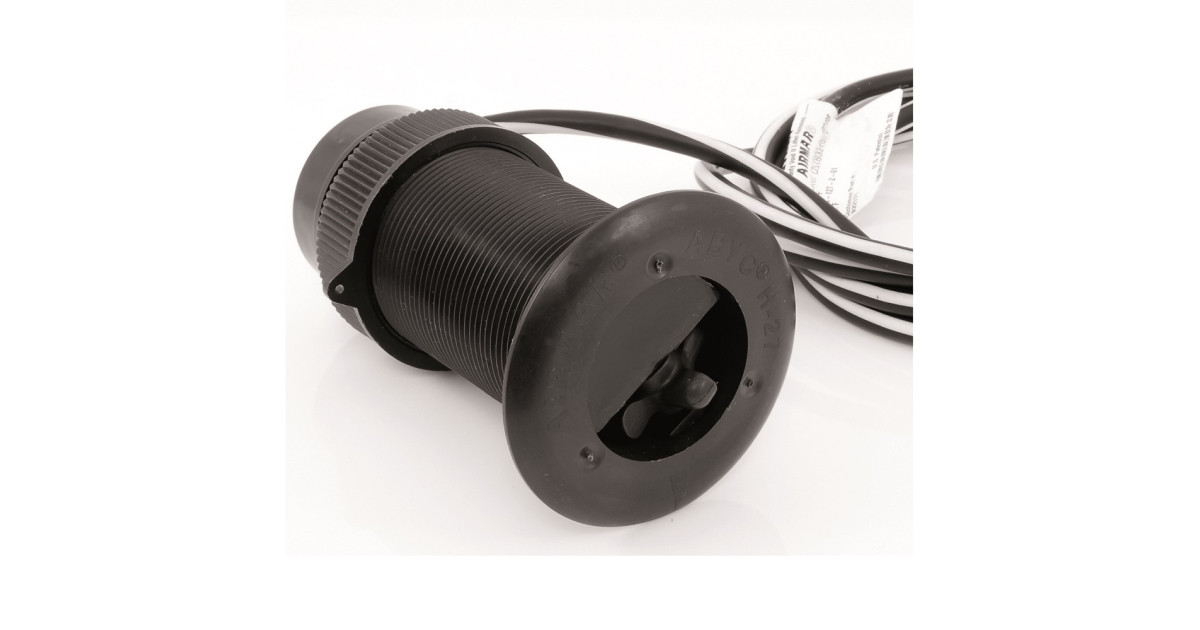

Raymarine DST800 ANALOG OUT 200KHZ ST60 — карточка каталога группы
Исполнение определяет место подключения
Raymarine описывает свой DST800 Analog как традиционный аналоговый датчик трёх величин. В заводской странице приведены подключения к i40 Bidata, i50 Tridata или преобразователю датчиков iTC-5. Для указанного там артикула A22154 заявлены акустическая частота 200 кГц и кабель с аналоговыми наконечниками. Эти сведения характеризуют определённое исполнение; маркировку и кабель предлагаемой поставки подтверждают отдельно. DST800 Analog у Raymarine.
Иначе устроен DST800 Smart Sensor с выходом NMEA 0183. Airmar описывает обработку сигналов внутри корпуса: наружу передаются уже вычисленные данные глубины, скорости и температуры. На странице исполнения DST800SV-S указаны NMEA 0183 и 235 кГц. Поэтому такую карточку нельзя использовать для назначения цифрового выхода аналоговому датчику 200 кГц. Сходные измеряемые величины не делают выходы одинаковыми. DST800SV-S у Airmar.
Как различие влияет на замену
Представим катер, где аналоговый датчик подключён к сохраняемому прибору, а заказчик хочет заменить только подводную часть. Предложение Smart Sensor с другим способом выдачи данных меняет задачу сопряжения. До заказа потребуется подтвердить возможность сохранить принимающий прибор либо согласовать иной состав. Покупка датчика по сокращённому названию не решает этот вопрос.
В другом проекте требуется вывести показания в сеть. Здесь полезно назвать промежуточный блок: именно он может принимать аналоговые сигналы и передавать данные дальше. Если в согласованной конфигурации используется iTC-5, он входит в аппаратную ведомость. Нельзя исключить его из расчёта только потому, что будущий экран умеет показывать глубину из сети. Назначение принимающего устройства проверяют для всего выбранного сочетания.
Где выполняется калибровка
Для DST800 Analog Raymarine относит калибровку к принимающему прибору. При подключении через iTC-5 изготовитель указывает сетевой Axiom или i70s как средства калибровки. Поэтому в проекте нужны сведения не только об экране, на котором пользователь будет смотреть показания, но и об устройстве, через которое предусмотрено их согласование. Поддержка отображения величины сама по себе не отвечает на вопрос о калибровке.
В заявке можно прямо разделить две задачи: показывать глубину на определённом месте и обеспечить предусмотренную настройку измерительного тракта. Затем поставщик подтверждает аппаратный состав для каждой. Это помогает избежать покупки отдельного дисплея, после которой ещё предстоит выяснять, чем обслуживать выбранный датчик. Порядок калибровки выполняют по документации конкретной установки.
Что означает скорость в составе датчика
Raymarine называет измеряемую скорость speed through water — относительно воды. Это следует сохранить в описании будущего поста. Если заказчику нужно сравнение со скоростью по спутниковому приёмнику, необходимо назвать обе величины и их источники. Цифра скорости на одном экране без подписи источника не определяет, какую задачу измерения решает новый датчик.
Состав запроса на поставку
Передайте обозначение установленного DST800, маркировку кабеля и подключённого прибора или преобразователя. Укажите, какие части сохраняются, где нужны показания и чем должна выполняться калибровка. Для подводной части добавьте сведения о существующем корпусном исполнении; условия его сохранения согласуются для точного изделия.
Аналоговый датчик, нужный преобразователь, кабельные принадлежности и принимающие приборы рассчитываются согласованным аппаратным комплектом с общей ценой. Если требуется только замена датчика, это отдельно фиксируется в предложении. Исполнение, состояние, наличие и срок подтверждаются перед заказом; монтаж, настройка и доставка по адресу получения указываются отдельными работами и услугами.
Источники: Raymarine, заводская страница DST800Analog; Airmar, заводская страница DST800SV-S.
